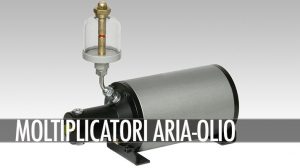

MOLTIPLICATORI ARIA-OLIO

box_moltiplicatori-aria-olio

I moltiplicatori di pressione aria-olio OLMEC con funzionamento a semplice o doppio effetto sono generatori di pressione idonei per il funzionamento di circuiti a semplice effetto. Il volume del circuito idraulico dovrebbe sfruttare soltanto il 70-75 % del volume generato dal moltiplicatore per poter disporre di una certa riserva. Possono fornire il loro volume, in tempi rapidissimi (entro 1 secondo) essendo in uenzati nel movimento soltanto dal usso volumetrico dell’aria compressa e dall‘attrito dell’utilizzo idraulico. Ciò potrebbe causare negli utilizzi con usso volumetrico limitato (cilindri a staffa rotante, cilindri irrigiditori) un funzioanmento difettoso. In questi casi si dovràprevedere una valvola di riduzione e strozzamento sul lato olio.

Per un buon funzionamento dei moltiplicatori si consiglia di attenersi scrupolosamente ai manuali uso e manutenzione, sempre forniti, ricordandosi di rispettare alcune delle principali regole:

  • linea di alimentazione aria da diametro 6 mm. a diametro 12 mm. in base al modello del moltiplicatore;

  • utilizzo di eventuali scarichi rapidi pneumatici per migliorare la velocità di ritorno in caso di cicli a frequenza molto elevata;

  • trattamento aria tramite filtro riduttore-lubrificatore di portata adeguata;

  • temperatura olio 0°C ÷ + 40°C;

  • temperatura ambiente + 5°C ÷ + 40°C;

  • viscosità’ olio idraulico 3°E / 50°C - ISO 32 / 46.

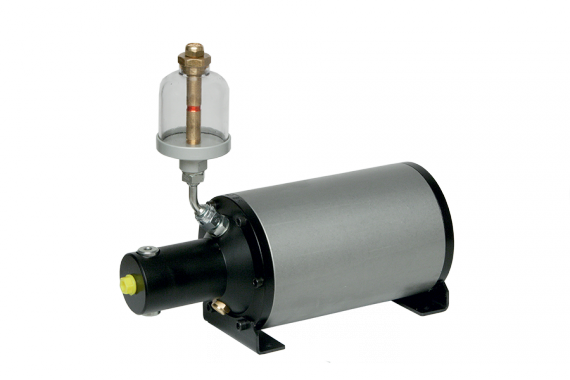

M840

n. 4 RAPPORTI DI MOLTIPLICAZIONE | PRESSIONE IDRAULICA: 16 – 273 BAR

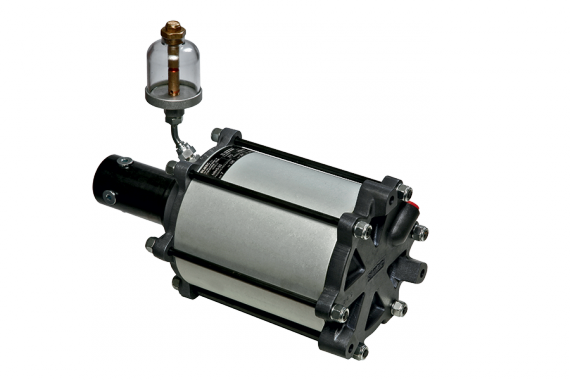

M845

n. 4 RAPPORTI DI MOLTIPLICAZIONE | PRESSIONE IDRAULICA: 32 – 700 BAR

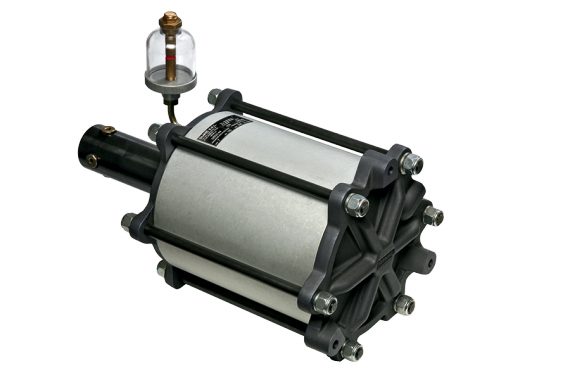

M850

n. 4 RAPPORTI DI MOLTIPLICAZIONE | PRESSIONE IDRAULICA: 32 – 448 BAR
