M840

Moltiplicatore di pressione aria-olio

M840

n. 4 RAPPORTI DI MOLTIPLICAZIONE | PRESSIONE IDRAULICA: 16 – 273 BAR

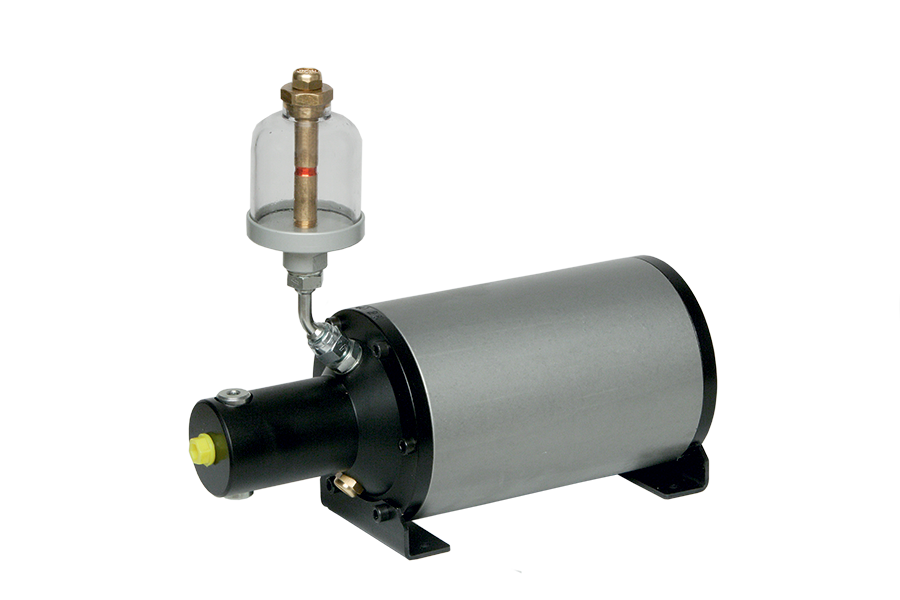

Moltiplicatori aria-olio a semplice effetto di piccole dimensioni per azionamenti fino a 273 bar. Il funzionamento avviene immettendo aria nel circuito pneumatico con valvola a 3 vie ed il ritorno del pistone pneumatico è assicurato da una robusta molla elicoidale.

La costruzione in alluminio trattato e il pistone idraulico in acciaio cromato, assicurano una lunga durata ed un elevato numero di cicli ad alta velocità. Al circuito idraulico è collegato un contenitore trasparente d’olio per la compensazione automatica delle perdite e per un facile controllo visivo del livello olio. La forza istantanea e ripetibile con precisione, i 2 rapporti di moltiplicazione disponibili, le 3 uscite d’olio previste e lo spurgo automatico dell’aria fanno di questo moltiplicatore un valido strumento sicuro e affidabile per le attrezzature di produzione.

list-style2PRESSIONE IDRAULICA: 16 - 273 BAR

list-style2

VOLUME OLIO FINO A 105 CM³

list-style2

VERSIONI PER AGENTI AGGRESSIVI E/O CORROSIVI

list-style2

MONTAGGIO ORIZZONTALE O VERTICALE

list-style2

DIMENSIONI COMPATTE

A richiesta, il moltiplicatore può essere fornito con i seguenti accessori:

  1. accessori per impianto pneumatico
  2. accessori per impianto oleodinamico

Inoltre:

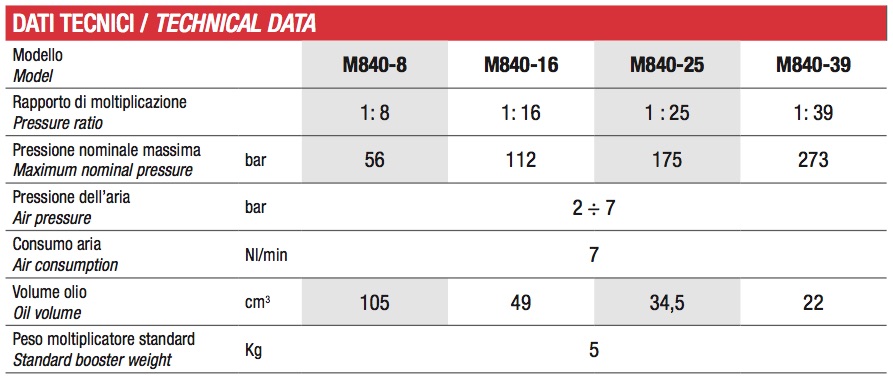

m840dt

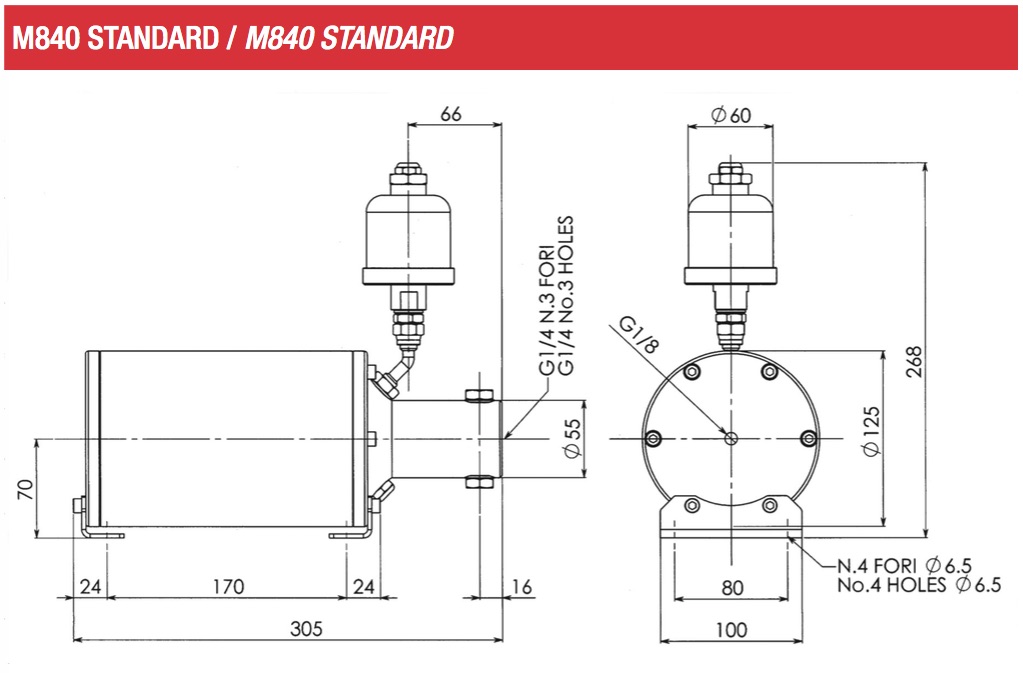

m840_disegno

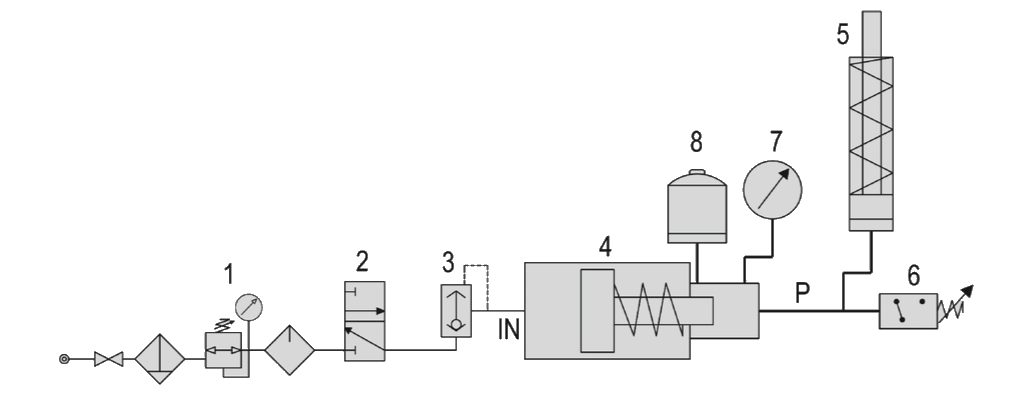

Moltiplicatore aria-olio M840 con i seguenti accessori:

  1. Gruppo FR+L
  2. Distributore aria a mano o elettrico
  3. Valvola di scarico rapido
  4. Moltiplicatore m840
  5. Cilindro
  6. Pressostato
  7. Manometro pressione olio 8 serbatoio riserva olio
  8. IN. linea alimentazione aria moltiplicatore
  9. P. linea di mandata olio

Questa applicazione consente di alimentare con cicli molto rapidi una linea di cilindri a semplice effetto ed avere un controllo di sicurezza della pressione idraulica tramite il pressostato.

m840_app



m840_app

Moltiplicatore aria-olio M840 con i seguenti accessori:

  1. Gruppo FR+L
  2. Distributore aria a mano o elettrico
  3. Valvola di scarico rapido
  4. Moltiplicatore m840
  5. Cilindro
  6. Pressostato
  7. Manometro pressione olio 8 serbatoio riserva olio
  8. IN. linea alimentazione aria moltiplicatore
  9. P. linea di mandata olio

Questa applicazione consente di alimentare con cicli molto rapidi una linea di cilindri a semplice effetto ed avere un controllo di sicurezza della pressione idraulica tramite il pressostato.
