serie 616

CILINDRI DI BLOCCAGGIO

616

CILINDRI IRRIGIDITORI ANTIVIBRANTI CON CORPO FILETTATO

Questi cilindri antivibranti trovano impiego nelle lavorazioni di particolari di grandi e piccole dimensioni quando le sollecitazioni impresse dall’utensile al pezzo in lavorazione sono tali da provocare flessioni o vibrazioni.

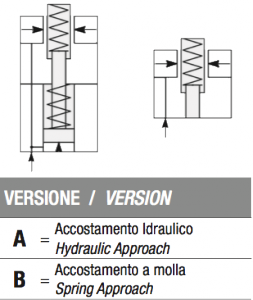

616_verIl cilindro irrigiditore (versione A) è alimentato con una sola linea idraulica a flusso controllato. Il bloccaggio avviene con la seguente sequenza:
– Accostamento dello stelo al pezzo con forza minima (10-20 N), e aumento della pressione con relativo bloccaggio dello stelo in posizione.
– Togliendo pressione lo stelo si riporta in posizione iniziale di partenza.

Nel cilindro irrigiditore (versione B) con accostamento a molla, lo stelo in posizione base è completamente esteso, per venire poi posizionato, prima del bloccaggio, dal peso di contatto del pezzo in lavorazione.

A richiesta possono essere fornite versioni speciali.

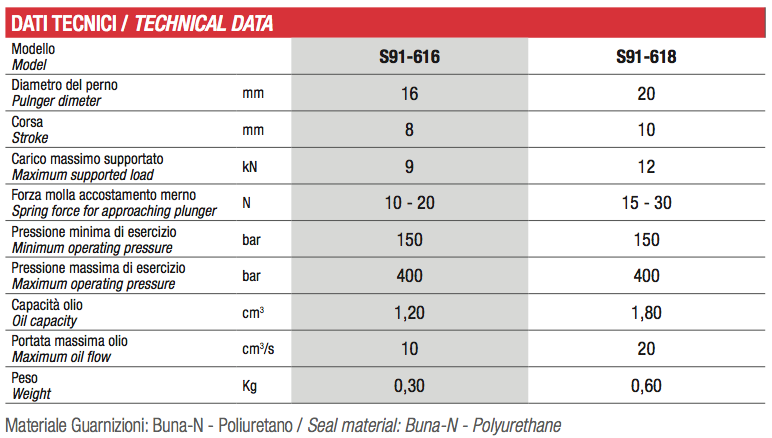

FORZE

DA 8 A 12 kN

CORSE

DA 8 A 10 mm.

PRESSIONE

MASSIMA 400 bar
