800

CILINDRI A SEMPLICE EFFETTO A STAFFA RIBALTANTE

I cilindri a staffa ribaltante della serie 800 trovano applicazione in bloccaggi dove sono richiesti minimi ingombri, in quanto non vi è la fase di rotazione.

Il corpo filettato permette una facile regolazione in attrezzature di produzione. Possono essere avvitati direttamente o fissati con opportuni supporti.

Alimentando il cilindro, la staffa compie il suo movimento verso il basso andando a bloccare in posizione orizzontale.

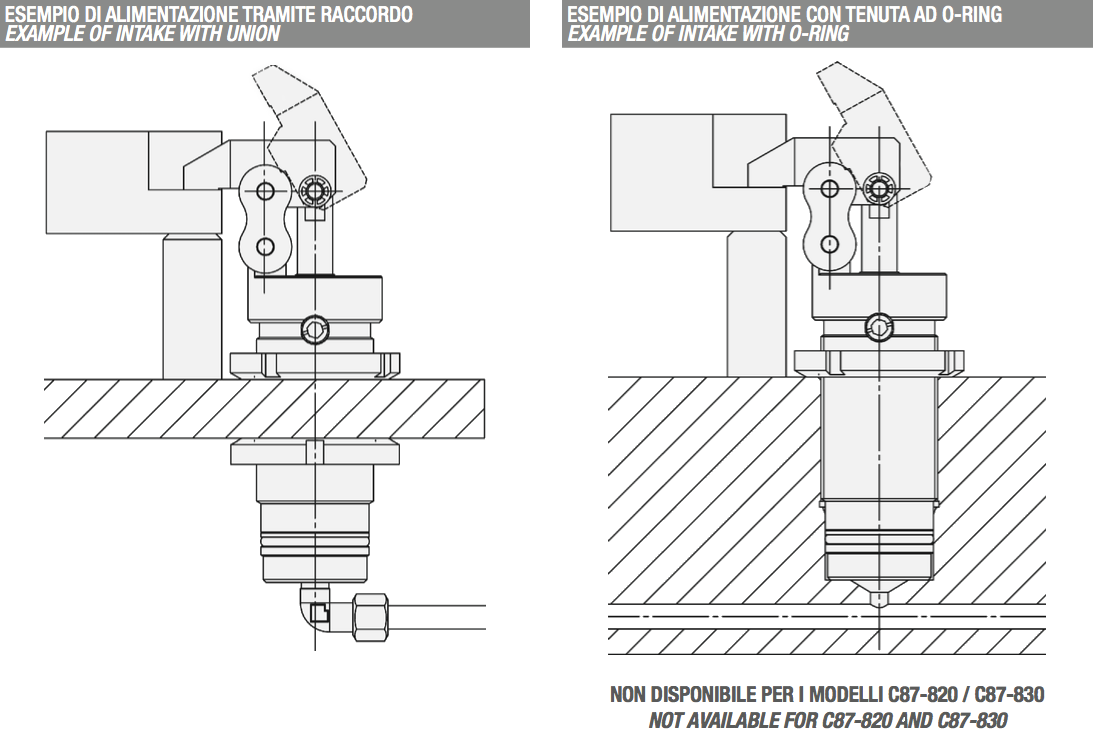

E’ possibile alimentare il cilindro tramite raccordo oppure per adduzione dell’olio tramite la piastra di fissaggio con tenuta realizzata ad o-ring.

A richiesta possono essere fornite versioni speciali.
