serie 500

CILINDRI DI BLOCCAGGIO

500

CILINDRI ROTANTI A BLOCCAGGIO POSITIVO

In questi cilindri la forza è fornita da pacchi di molle a tazza incorporati, pertanto il bloccaggio è indipendente dal collegamento idraulico.

Ideale l’impiego della serie 500 in tutti i casi in cui necessita una sicura e costante forza di bloccaggio per un tempo prolungato come ad esempio in sistemi di lavorazione multipallet o in macchine transfer.

Il cono di accoppiamento della staffa consente la regolazione sull’intero arco di 360°.
Il ciclo di bloccaggio si svolge in due fasi: una di rotazione destra o sinistra con parziale discesa del pistone e una corsa verticale verso il basso per il bloccaggio.
Il corpo filettato permette un facile montaggio sull’attrezzatura con l’ausilio di flange o ghiere.

A richiesta possono essere fornite versioni speciali.

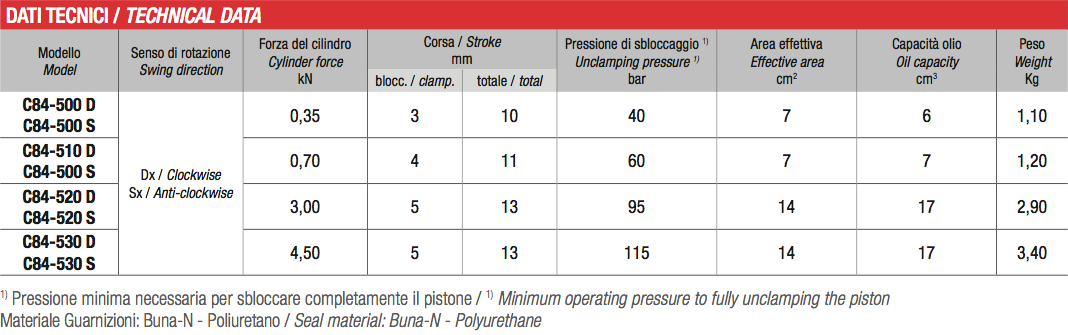

FORZE

DA 0,35 A 4,5 kN

CORSE

DA 10 A 13 mm.

PRESSIONE

DA 40 A 115 bar
