Staffe di bloccaggio

STAFFE DI BLOCCAGGIO

OPTIONAL PER CILINDRI

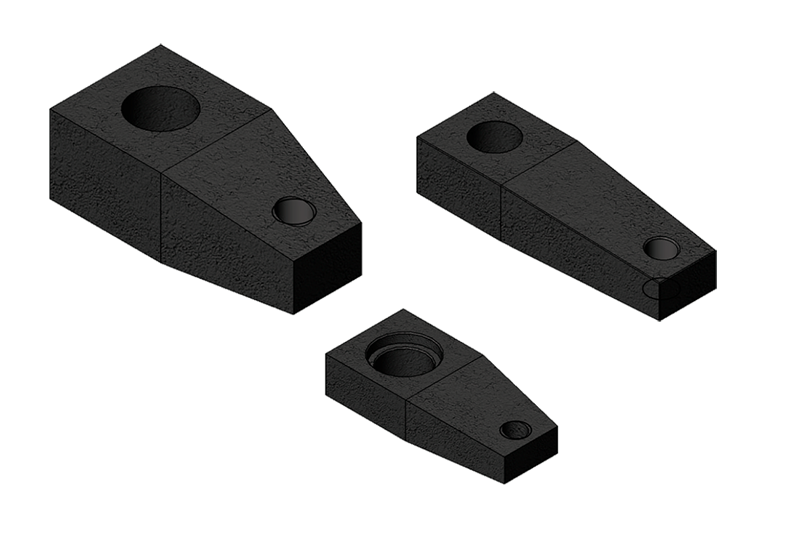

Staffe di bloccaggio

STAFFE DI BLOCCAGGIO OPTIONAL

I cilindri a staffa rotante sono dotati di una staffa di bloccaggio che varia a seconda del modello.
Nelle pagine seguenti vengono fornite le indicazioni tecniche necessarie per calcolare la forza di bloccaggio in funzione della staffa, le dimensioni delle eventuali staffe a richiesta, le informazioni per il fissaggio della staffa ed i consigli per un corretto funzionamento del cilindro.

A richiesta possono essere fornite versioni speciali.

SERIE 300 - 300F - 350

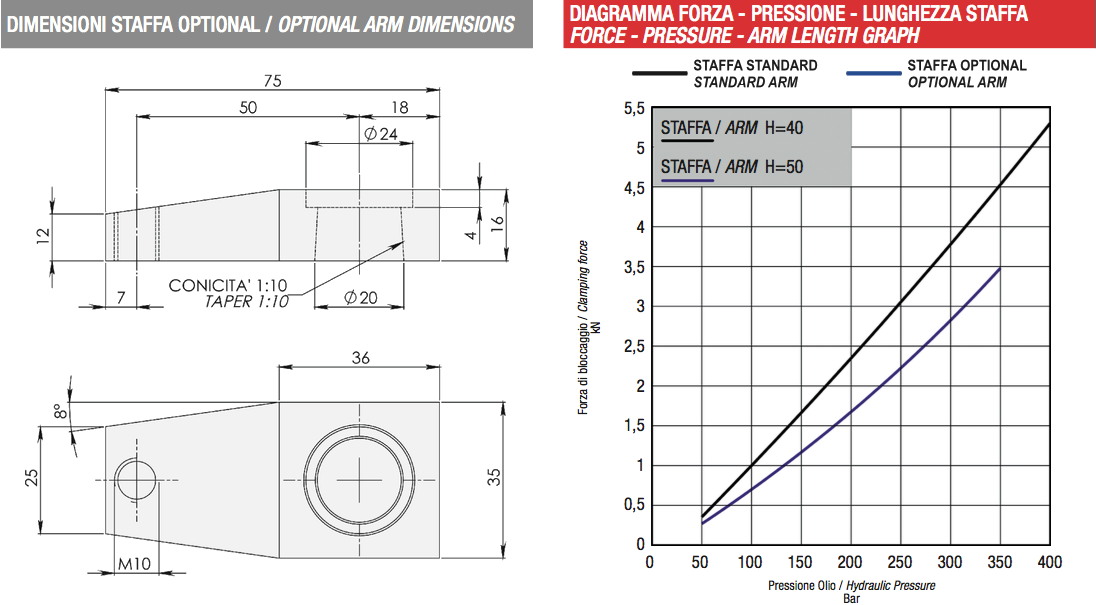

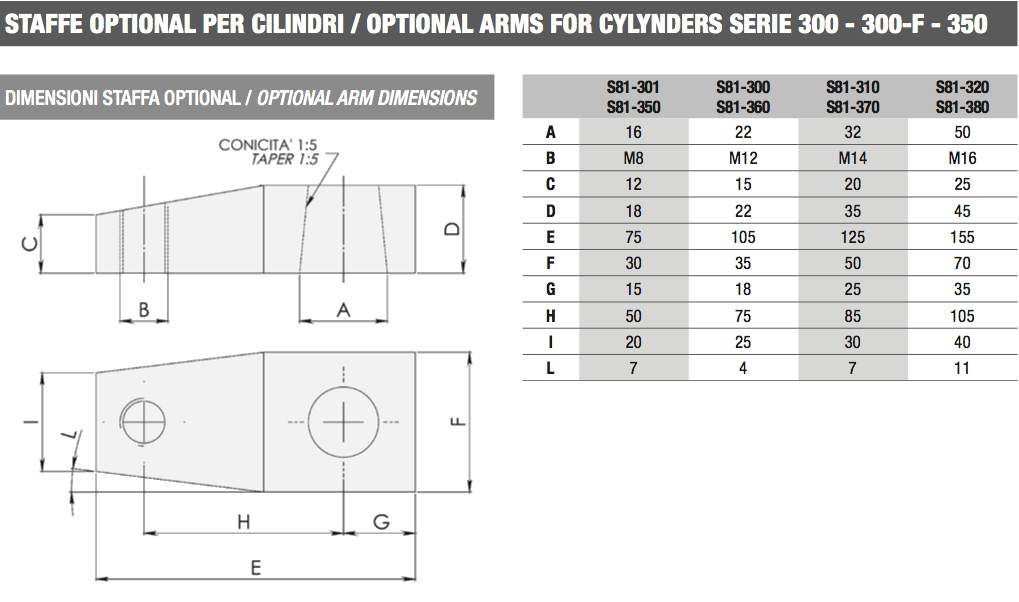

STAFFE OPTIONAL

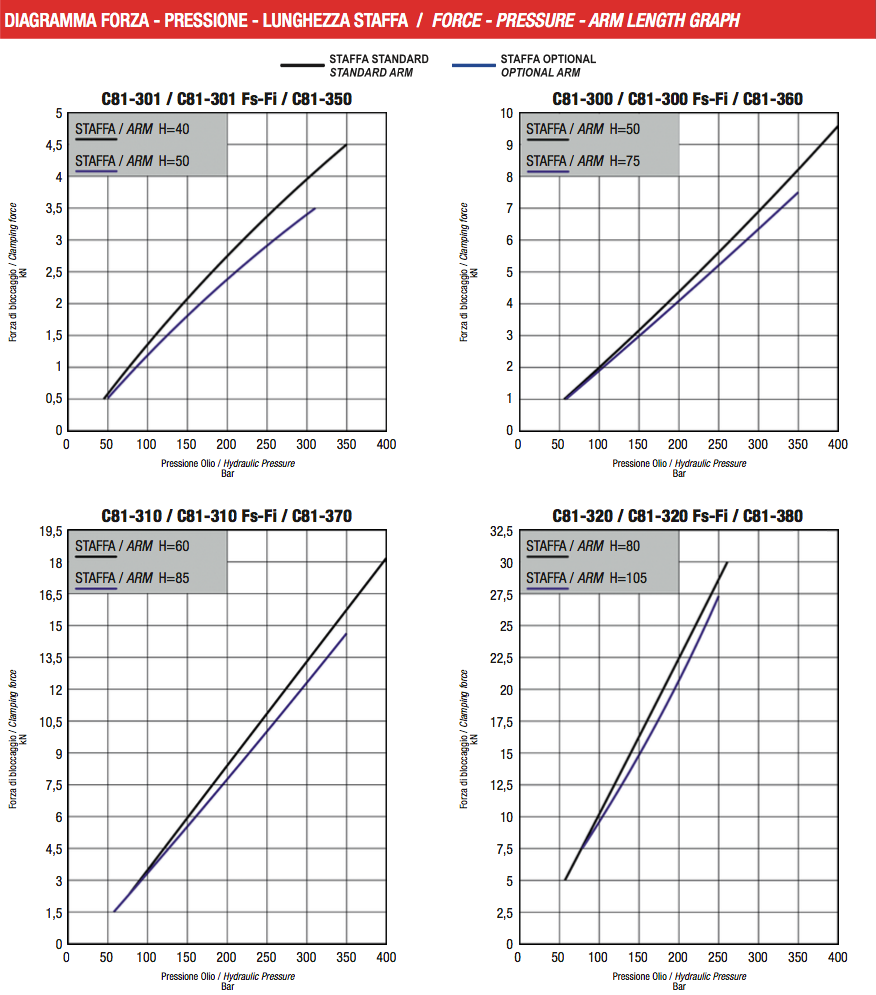

Per specifiche esigenze si possono montare staffe di forma, dimensione e peso diverse da quelle standard montate di serie sui cilindri. E’ opportuno sapere che ogni aumento della lunghezza impone una riduzione proporzionale della pressione di alimentazione del cilindro. Per questa ragione occorre attenersi scrupolosamente ai diagrammi sotto riportati.
